KONFIGURASI SISTEM DISTRIBUSI
Secara umum konfigurasi suatu jaringan tenaga listrik hanya mempunyai 2 konsep konfigurasi :
1. Jaringan Radial
Yaitu jaringan yang hanya mempunyai satu pasokan tenaga listrik, jika terjadi gangguan akan terjadi “black-out” atau padam pada bagian yang tidak dapat dipasok.
Yaitu jaringan yang hanya mempunyai satu pasokan tenaga listrik, jika terjadi gangguan akan terjadi “black-out” atau padam pada bagian yang tidak dapat dipasok.
2. Jaringan Bentuk Tertutup
Yaitu jaringan yang mempunyai alternatif pasokan tenaga listrik jika terjadi gangguan. Sehingga bagian yang mengalami pemadaman (black-out) dapat dikurangi atau bahkan dihindari.
A. Konfigurasi Tulang Ikan (Fish-Bone)
Konfigurasi fishbone ini adalah tipikal konfigurasi dari saluran udara Tegangan Menengah beroperasi radial. Pengurangan luas pemadaman dilakukan dengan mengisolasi bagian yang terkena gangguan dengan memakai pemisah [Pole Top Switch (PTS), Air Break Switch (ABSW)] dengan koordinasi relai atau dengan system SCADA. Pemutus balik otomatis PBO (Automatic Recloser) dipasang pada saluran utama dan saklar seksi otomatis SSO (Automatic Sectionalizer) pada pencabangan.
B. Konfigurasi Kluster (Cluster / Leap Frog)
Konfigurasi saluran udara Tegangan Menengah yang sudah bertipikal sistem tertutup, namun beroperasi radial (Radial Open Loop). Saluran bagian tengah merupakan penyulang cadangan dengan luas penampang penghantar besar.
C. Konfigurasi Spindel (Spindle Configuration)
Pola Jaringan Distribusi Dasar
A. Konfigurasi Tulang Ikan (Fish-Bone)
Konfigurasi fishbone ini adalah tipikal konfigurasi dari saluran udara Tegangan Menengah beroperasi radial. Pengurangan luas pemadaman dilakukan dengan mengisolasi bagian yang terkena gangguan dengan memakai pemisah [Pole Top Switch (PTS), Air Break Switch (ABSW)] dengan koordinasi relai atau dengan system SCADA. Pemutus balik otomatis PBO (Automatic Recloser) dipasang pada saluran utama dan saklar seksi otomatis SSO (Automatic Sectionalizer) pada pencabangan.
Konfigurasi Tulang Ikan (Fish Bone)
B. Konfigurasi Kluster (Cluster / Leap Frog)
Konfigurasi saluran udara Tegangan Menengah yang sudah bertipikal sistem tertutup, namun beroperasi radial (Radial Open Loop). Saluran bagian tengah merupakan penyulang cadangan dengan luas penampang penghantar besar.
Konfigurasi Kluster (Leap Frog)
C. Konfigurasi Spindel (Spindle Configuration)
Konfigurasi spindel umumnya dipakai pada saluran kabel bawah tanah. Pada konfigurasi ini dikenal 2 jenis penyulang yaitu pengulang cadangan (standby atau express feeder) dan penyulang operasi (working feeder). Penyulang cadangan tidak dibebani dan berfungsi sebagai back-up supply jika terjadi gangguan pada penyulang operasi.
Untuk konfigurasi 2 penyulang, maka faktor pembebanan hanya 50%. Berdasarkan konsep Spindel jumlah penyulang pada 1 spindel adalah 6 penyulang operasi dan 1 penyulang cadangan sehingga faktor pembebanan konfigurasi spindel penuh adalah 85 %. Ujung-ujung penyulang berakhir pada gardu yang disebut Gardu Hubung dengan kondisi penyulang operasi “NO” (Normally Open), kecuali penyulang cadangan dengan kondisi “NC” (Normally Close).
D. Konfigurasi Fork
Konfigurasi ini memungkinkan 1(satu) Gardu Distribusi dipasok dari 2 penyulang berbeda dengan selang waktu pemadaman sangat singkat (Short Break Time). Jika penyulang operasi mengalami gangguan, dapat dipasok dari penyulang cadangan secara efektif dalam waktu sangat singkat dengan menggunakan fasilitas Automatic Change Over Switch (ACOS). Pencabangan dapat dilakukan dengan sadapan Tee– Off (TO) dari Saluran Udara atau dari Saluran Kabel tanah melalui Gardu Distribusi.
E. Konfigurasi Spotload (Parallel Spot Configuration)
Konfigurasi yang terdiri sejumlah penyulang beroperasi paralel dari sumber atau Gardu Induk yang berakhir pada Gardu Distribusi.
Konfigurasi ini dipakai jika beban pelanggan melebihi kemampuan hantar arus penghantar. Salah satu penyulang berfungsi sebagai penyulang cadangan, guna mempertahankan kontinuitas penyaluran. Sistem harus dilengkapi dengan rele arah (Directional Relay) pada Gardu Hilir (Gardu Hubung).
F. Konfigurasi Jala-Jala (Grid, Mesh)
Konfigurasi jala-jala, memungkinkan pasokan tenaga listrik dari berbagai arah ke titik beban. Rumit dalam proses pengoperasian, umumnya dipakai pada daerah padat beban tinggi dan pelanggan-pelanggan pemakaian khusus.
G. Konfigurasi lain-lain
Selain dari model konfigurasi jaringan yang umum dikenal sebagaiman diatas, terdapat beberapa model struktur jaringan yang dapat dipergunakan sebagai alternatif model model struktur jaringan.
Untuk konfigurasi 2 penyulang, maka faktor pembebanan hanya 50%. Berdasarkan konsep Spindel jumlah penyulang pada 1 spindel adalah 6 penyulang operasi dan 1 penyulang cadangan sehingga faktor pembebanan konfigurasi spindel penuh adalah 85 %. Ujung-ujung penyulang berakhir pada gardu yang disebut Gardu Hubung dengan kondisi penyulang operasi “NO” (Normally Open), kecuali penyulang cadangan dengan kondisi “NC” (Normally Close).
Konfigurasi Spindel (Spindle Configuration)
D. Konfigurasi Fork
Konfigurasi ini memungkinkan 1(satu) Gardu Distribusi dipasok dari 2 penyulang berbeda dengan selang waktu pemadaman sangat singkat (Short Break Time). Jika penyulang operasi mengalami gangguan, dapat dipasok dari penyulang cadangan secara efektif dalam waktu sangat singkat dengan menggunakan fasilitas Automatic Change Over Switch (ACOS). Pencabangan dapat dilakukan dengan sadapan Tee– Off (TO) dari Saluran Udara atau dari Saluran Kabel tanah melalui Gardu Distribusi.
Konfigurasi Fork
E. Konfigurasi Spotload (Parallel Spot Configuration)
Konfigurasi yang terdiri sejumlah penyulang beroperasi paralel dari sumber atau Gardu Induk yang berakhir pada Gardu Distribusi.
Konfigurasi ini dipakai jika beban pelanggan melebihi kemampuan hantar arus penghantar. Salah satu penyulang berfungsi sebagai penyulang cadangan, guna mempertahankan kontinuitas penyaluran. Sistem harus dilengkapi dengan rele arah (Directional Relay) pada Gardu Hilir (Gardu Hubung).
Konfigurasi Spotload (Parallel Spot Configuration)
F. Konfigurasi Jala-Jala (Grid, Mesh)
Konfigurasi jala-jala, memungkinkan pasokan tenaga listrik dari berbagai arah ke titik beban. Rumit dalam proses pengoperasian, umumnya dipakai pada daerah padat beban tinggi dan pelanggan-pelanggan pemakaian khusus.
Konfigurasi Jala-Jala (Grid, Mesh)
G. Konfigurasi lain-lain
Selain dari model konfigurasi jaringan yang umum dikenal sebagaiman diatas, terdapat beberapa model struktur jaringan yang dapat dipergunakan sebagai alternatif model model struktur jaringan.

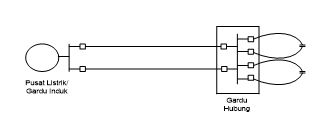

Struktur Garpu dan Bunga
Struktur ini dipakai jika pusat beban berada jauh dari pusat listrik/Gardu Induk. Jaringan Tegangan Menengah (JTM) berfungsi sebagai pemasok, Gardu Hubung sebagai Gardu Pembagi, Pemutus Tenaga sebagai pengaman dengan rele proteksi gangguan fasa-fasa dan fasa-tanah pada JTM yang berawal dari Gardu Hubung.
Struktur Rantai
Struktur ini dipakai pada suatu kawasan yang luas dengan pusat-pusat beban yang berjauhan satu sama lain.
Struktur ini dipakai jika pusat beban berada jauh dari pusat listrik/Gardu Induk. Jaringan Tegangan Menengah (JTM) berfungsi sebagai pemasok, Gardu Hubung sebagai Gardu Pembagi, Pemutus Tenaga sebagai pengaman dengan rele proteksi gangguan fasa-fasa dan fasa-tanah pada JTM yang berawal dari Gardu Hubung.
Konfigurasi Struktur Garpu
Konfigurasi Struktur Bunga
Struktur Rantai
Struktur ini dipakai pada suatu kawasan yang luas dengan pusat-pusat beban yang berjauhan satu sama lain.
Konfigurasi Struktur Rantai
